HTFC-V型櫃式離心風機箱（皮帶轉動）

産品規格

特點：性能優良、耗能低、結構新穎緊湊、振動小、重量輕、安裝使用方便。
用途：是賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓等。
規格：
風機直徑：2.5#~10#
風量：1080~68333 m³/h，
風壓：285~2559Pa

産品概述

一、概述

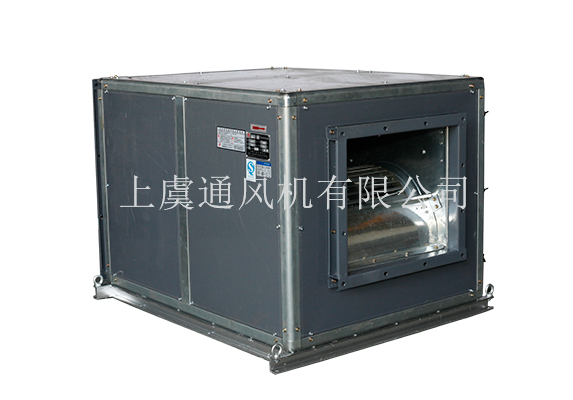

　　HTFC-V型櫃式離心風機箱是一種葉片爲後傾式箱形離心風機，産品由低噪聲後傾式葉片式離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置不同，提供12種不同角度的進出口風口位置，以滿足用戶不同安裝環境需要。根據消防與通風的不同要求分A式和B式兩種類型，A式電機裝在箱體外用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在300℃高溫條件下連續運行60分鍾以上；B式電機裝在箱體内，用于通風換氣。
　　風機按直徑分爲250~1600mm十七種規格，系列風量爲1000~300000m3/h，全壓爲280~2300Pa。風機分單速和雙速，雙速風機配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要，風機也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在25Hz~50Hz。
　　爲适應防爆環境需要，風機可做成防爆風機，防爆等級爲EXd11BT4，适用于易燃、易爆氣體的場所。
　　爲适應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可将風機消聲型箱體加厚，以降低風機噪聲。
　　風機加配置初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需适當增加風機箱體長度。
二、應用
　　風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特别适用于需要低噪聲、大風量通風排煙的場所。
三、加工工藝
　　風機葉輪、機殼爲優質鋼闆，全部模具生産，采用焊接成形，葉輪經靜、動平衡校正，其平衡精度不大于5.6級。
　　風機消聲型箱體采用框架、箱闆拼裝設計，框架采用先進的金屬冷彎機組一次拉伸而成（也可根據用戶需要采用鋁合金材料），箱闆爲彩塗闆，表面清潔美觀、耐腐蝕性強，内層爲優質鍍鋅消聲微穿孔闆，夾層爲超細玻璃棉，可進一步降低低噪聲。産品可進行現場拆裝。

産品參數及說明

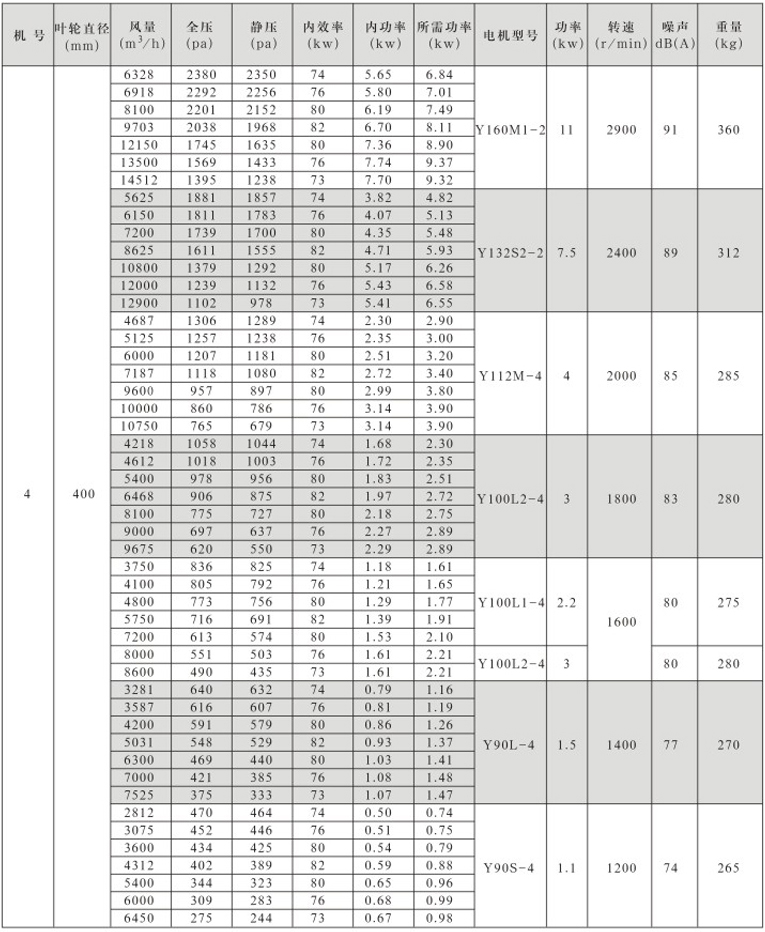

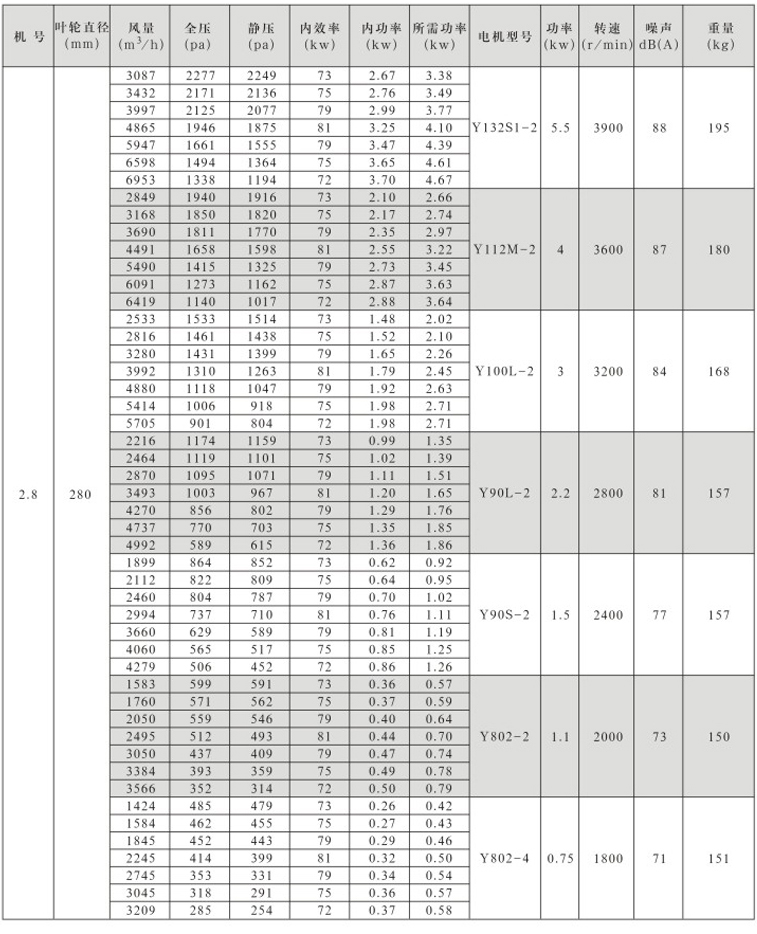

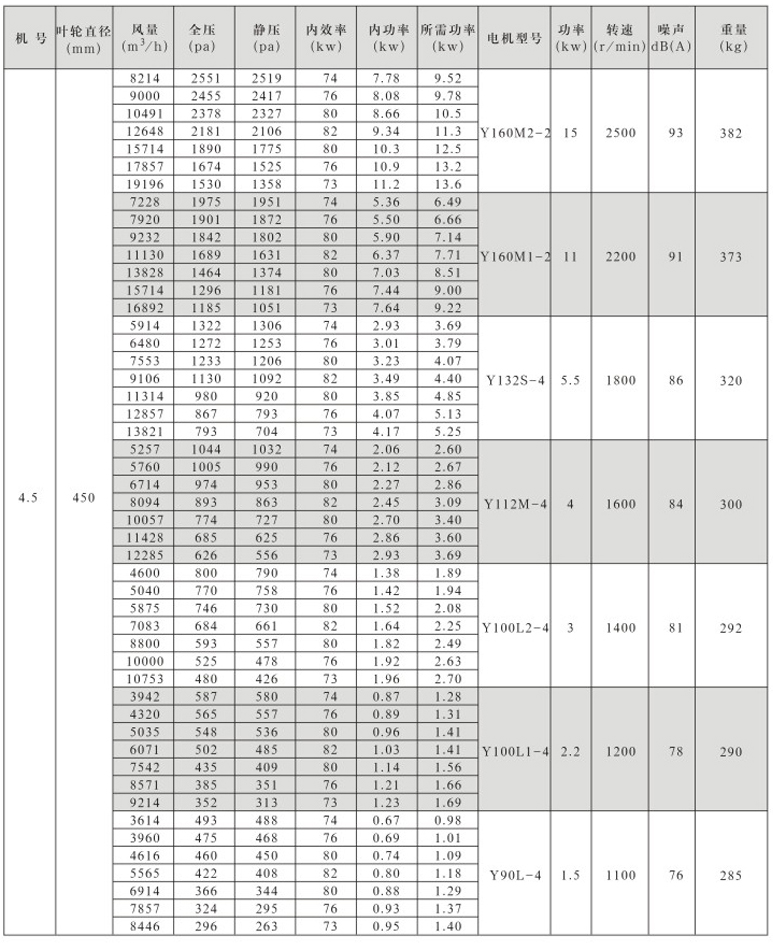

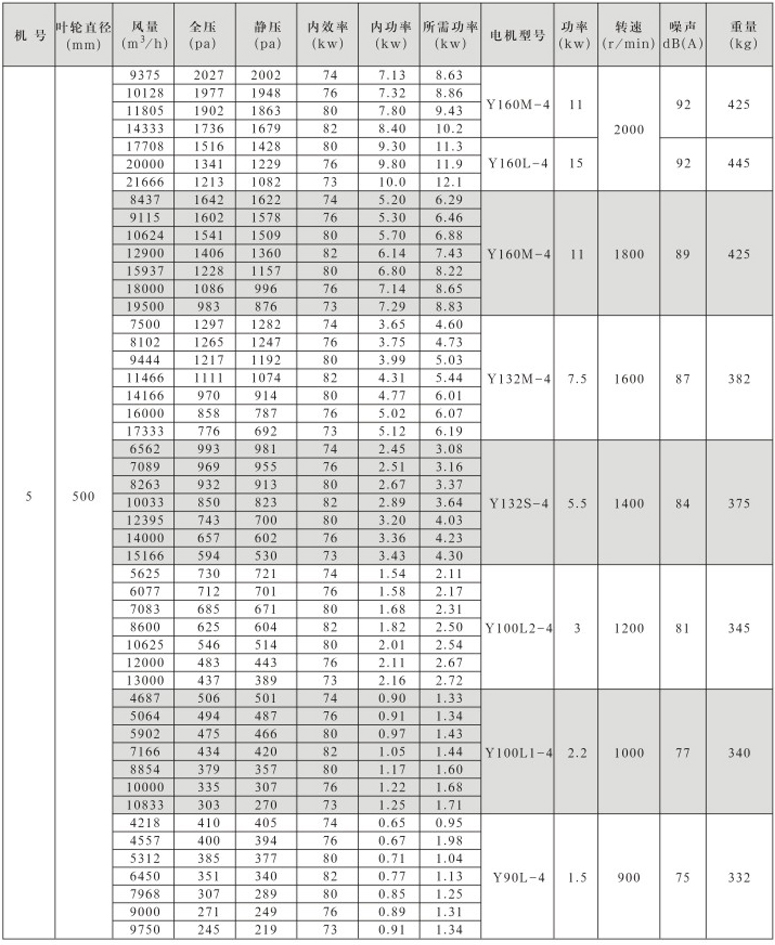

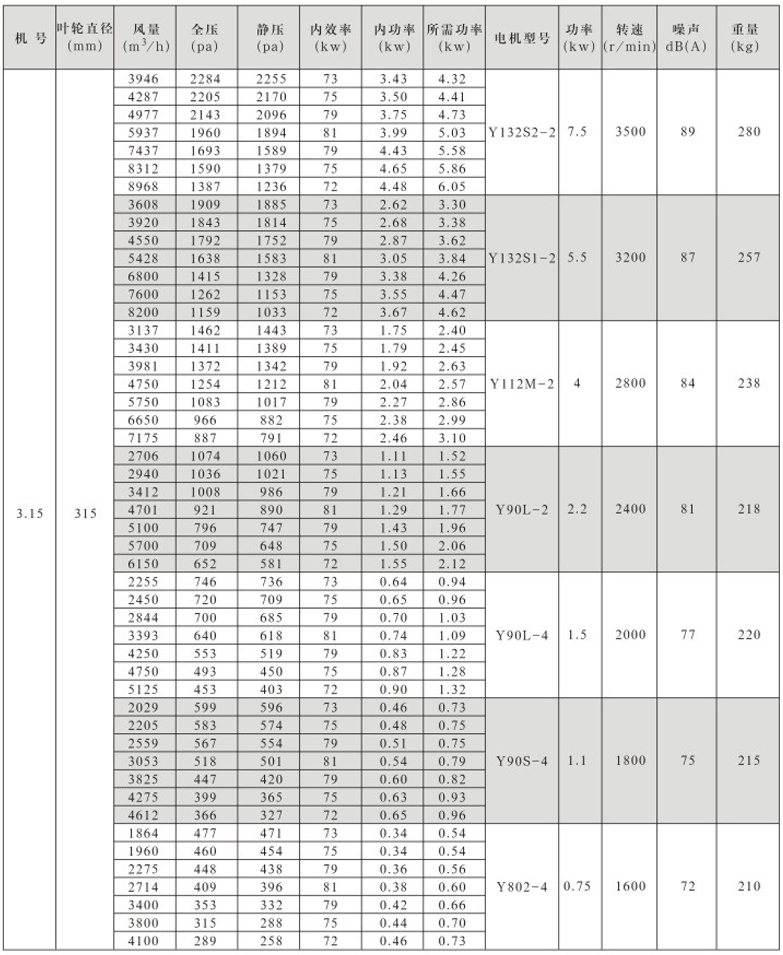

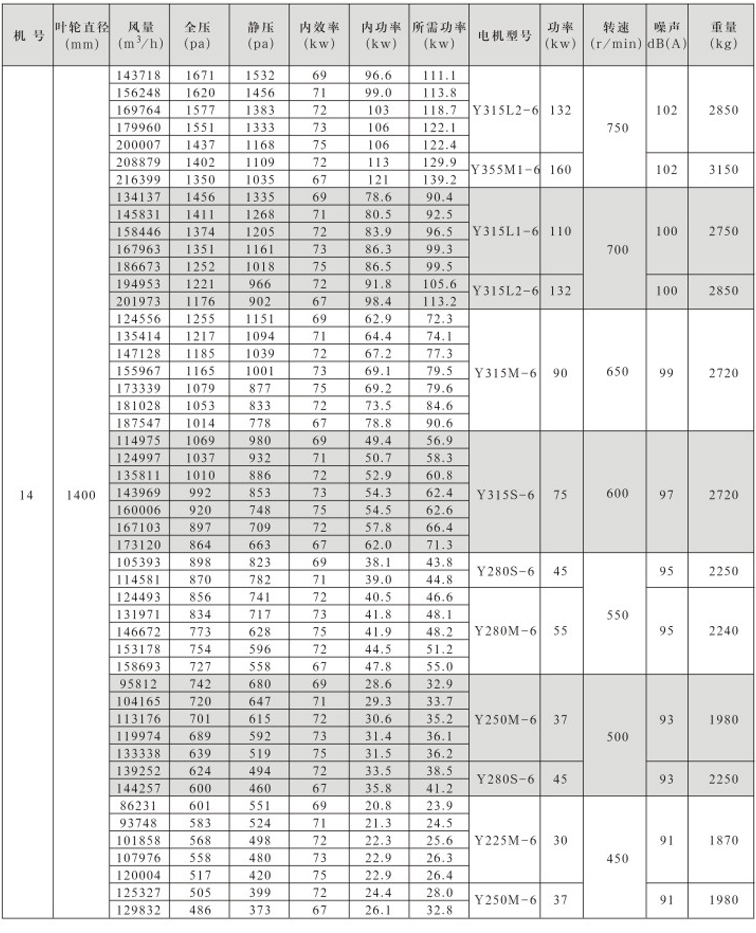

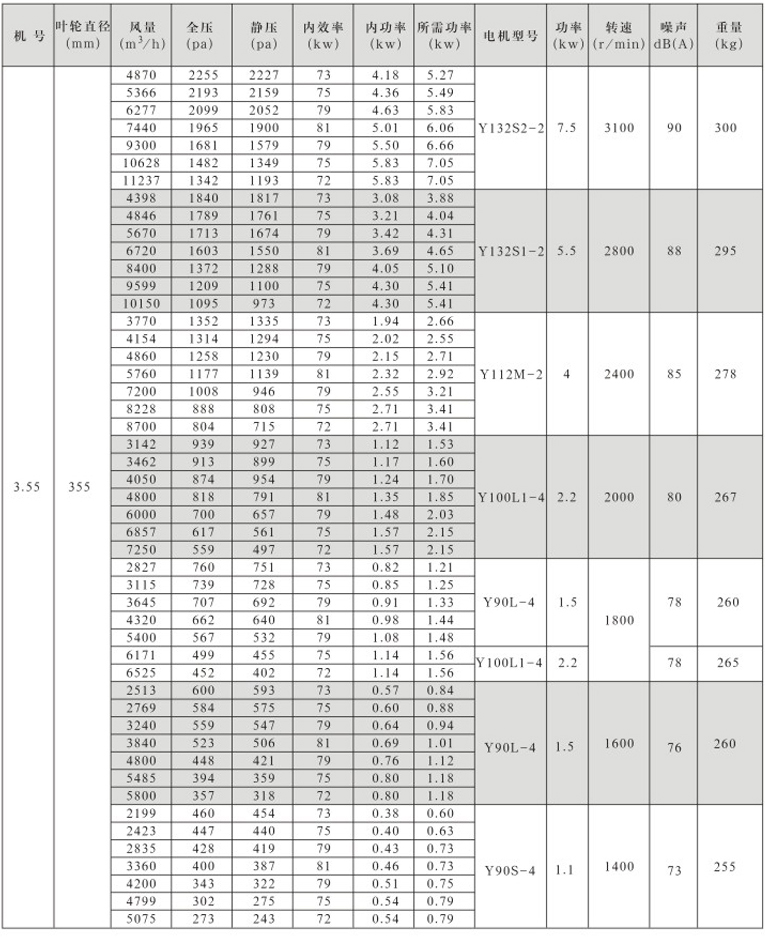

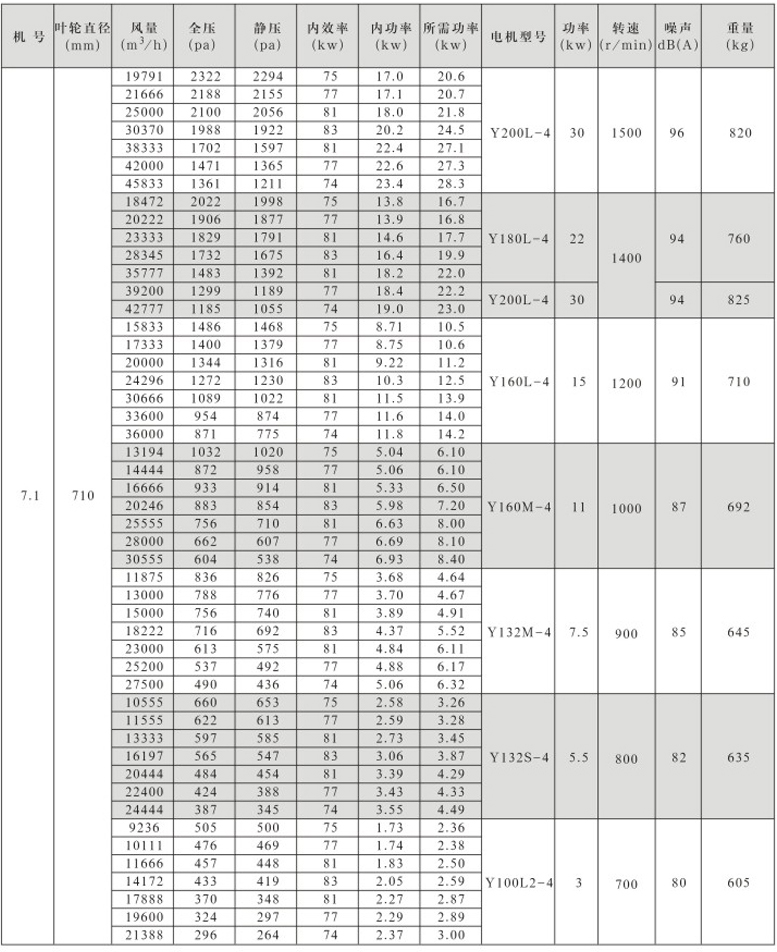

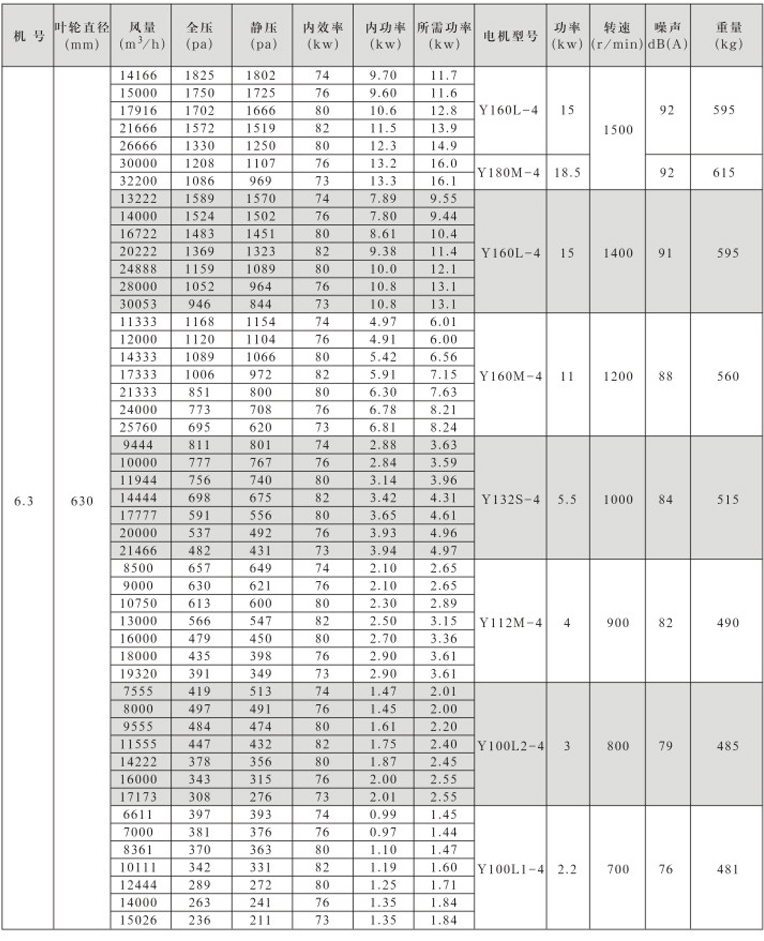

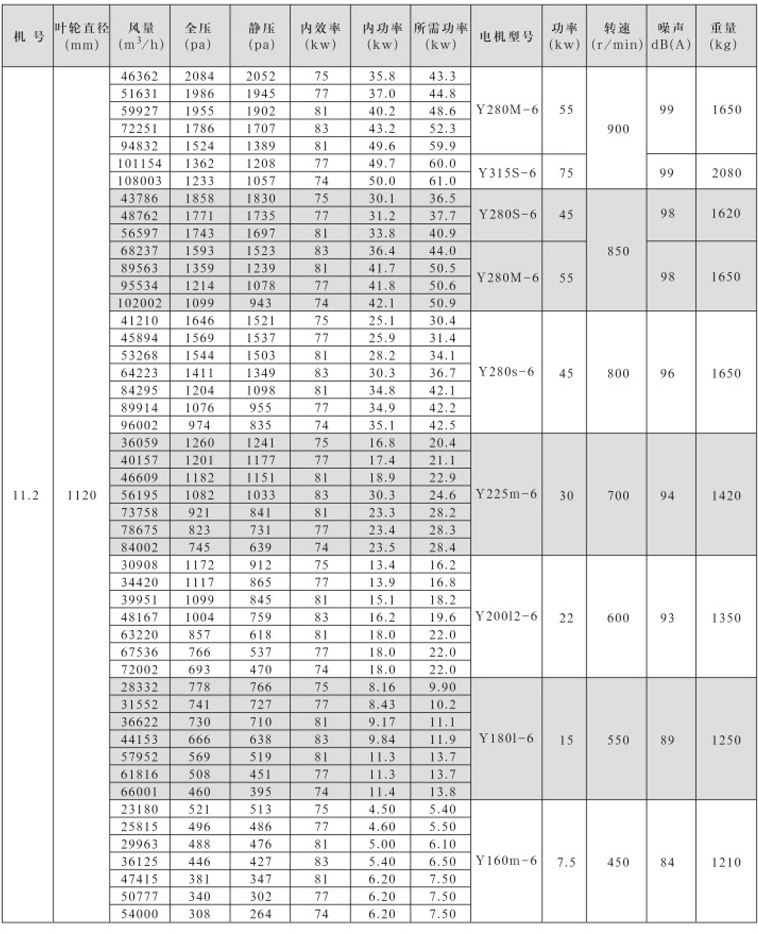

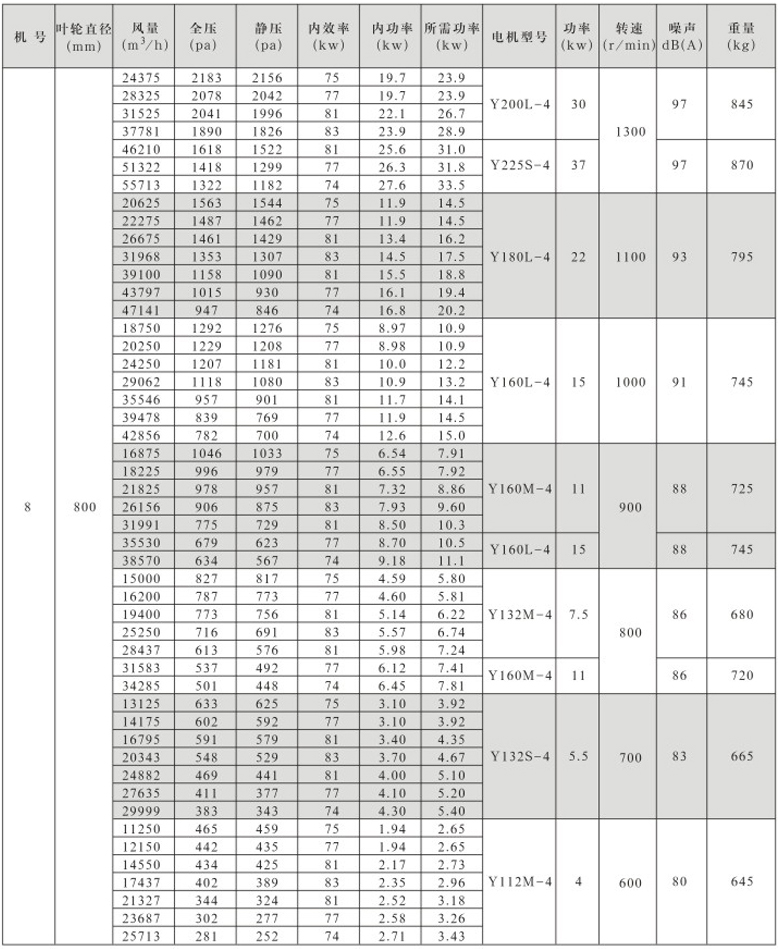

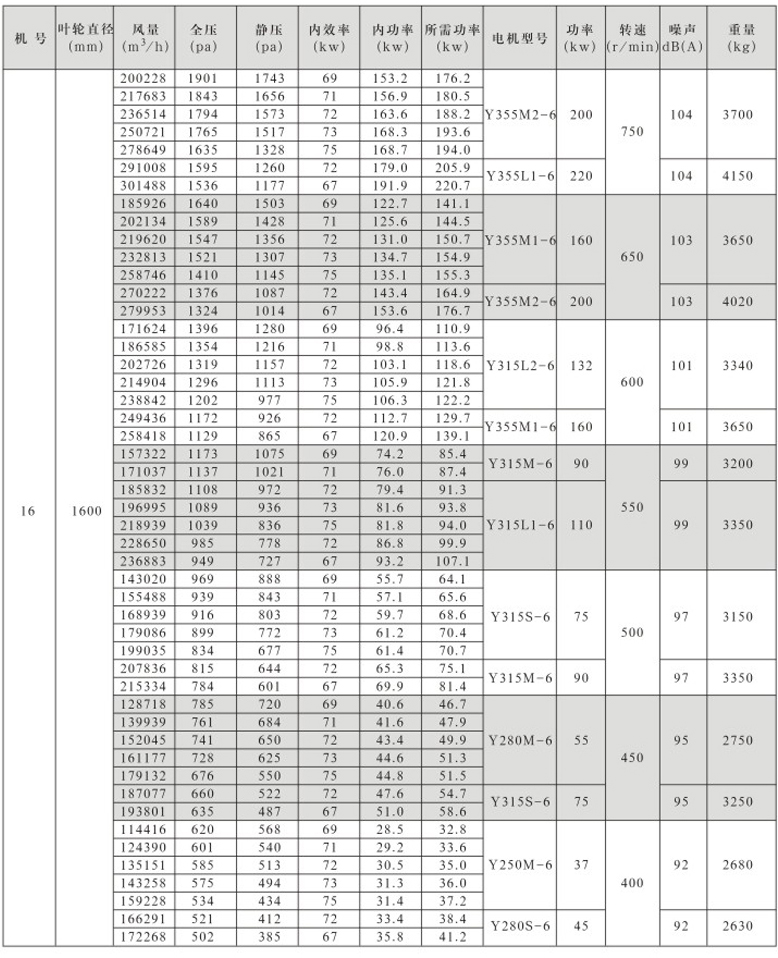

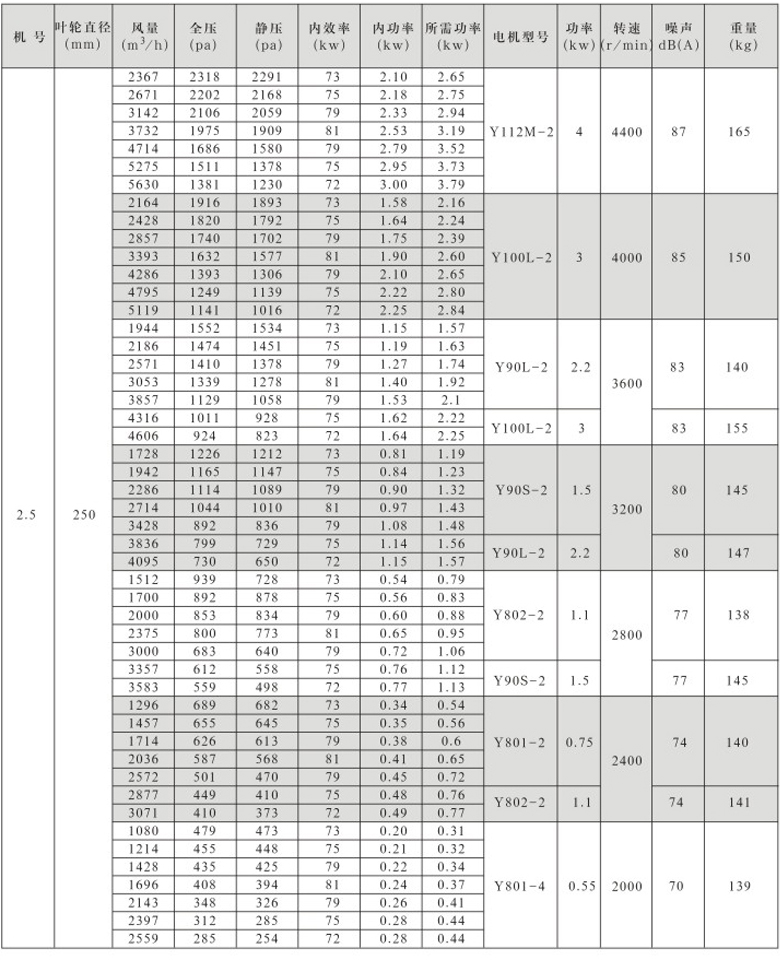

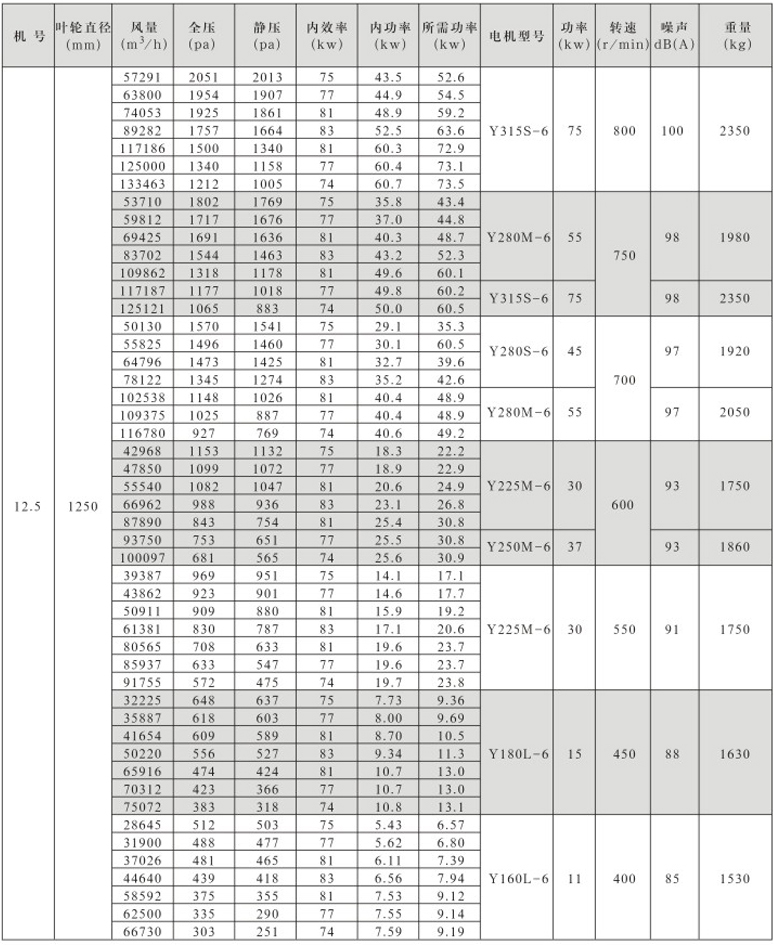

HTFC-V型櫃式離心風機箱性能參數表(1)
